全面的實驗室規劃設計方案
1、實驗室建筑布局
從設計的角度,我們建議最好采用鋼筋混凝土框架結構,即方便改造,也具有良好的防振性。 實驗樓的布局一般為長方形中間內走廊形式,可以最大限度的利用自然光照。長方形橫向軸線可采用6～8m,長度根據需要設定,縱向軸線可6～9m,或采用6m—215m—6m的方式,中間為內走廊,走廊寬度可根據需要設定。質檢樓一般為兩層左右,實驗室的凈高可設置為216m～310m,技術夾層的高度根據空調形式及結構形式來決定,一般不小于1m。
2、實驗（experiment)室總圖布局
根據工作量的大小,制藥企業的實驗室能滿足企業產、銷藥品的主要檢測任務即可,若設置獨立的建筑單體,一般體量較小,布局方面多與行政辦公大樓組合形成辦公質檢樓,且辦公區相對獨立,方便不同性質的工作。但考慮到抽取樣品的方便,又不應與生產(Produce)區太遠。GMP規定 “質量管理部門根據需要設置的檢驗、中藥標本、留樣觀察以及其他各類實驗室,應與藥品生產區分開”。在我們的設計中,經常采用辦公質檢樓與主體車間、倉庫等的聯體設計風格。這樣整體感強;既與生產區分開,又方便物料傳輸;行政、生產、倉儲、質檢即分區獨立,互不干擾,又使管理與生產和諧統一。
實驗（experiment)室的建設不單純是選購合理的儀器（appliance）設備，還要綜合考慮實驗室的總體規劃、合理布局和平面設計，以及供電、供水、供氣、通風、空氣凈化、安全措施、環境保護等基礎設施(infrastructure)和基本條件。因此實驗室的建設是一項復雜的系統工程，在現代實驗室領域里，先進的科學儀器和優越完善的實驗室基礎設施是提升現代化科技水平，促進科研成果增長的必備條件。
產品布局的規劃設計
為客戶提供專業的建議設計符合實驗室標準和使用要求的產品布局規劃確定實驗室內產品的類別規格數量。
水電預留位置的設計
在確定了平面布局后提供全面水電位置（position )圖方便客戶工程精準施工。
通排風系統的設計
在實驗室新建或改造項目中在規劃階段就參與其中派專業的工程師到現場與相關的人員聯系根據實驗室內通風載體的數量如通風柜、集氣罩、排氣罩設計出完整的通風方案方案網站內容包括建筑內預留排風管井的位置（position )及尺寸管道的分布及規格(specifications)。確保通風的載體使用時的風速、排風量、噪聲等指標符合國家標準(批準發布:國家標準化主管機構)并與建筑內的空調、消防、照明等線路互不干繞。
氣路管道系統的設計
根據實驗對氣體供應的需要結合現場布局提供供氣系統設計方案在保證氣體純度的同時精密調控氣體的壓力和流量。

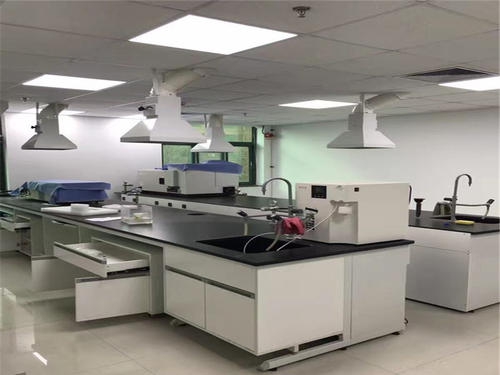

實驗室家具的設計
實驗室中央這里是設置中央實驗臺的空間，通常在中央實驗臺的縱向側面或中間設置洗滌臺，臺上設置試劑架，也可設置萬向抽氣罩。動物實驗室實驗室的很多設備的運行都需要各種各樣的氣體供應，同時也會產生廢氣。如何既安全又方便地解決供排氣問題，也是一直以來困擾實驗室工作人員的問題之一。傳統的實驗室供氣方式是采用將氣瓶安置在儀器設備的旁邊，危險氣體的氣瓶放置在氣瓶柜內。排氣采用直接排放到實驗室或是通過簡易的管道排放到窗外。
右側靠窗設置邊實驗（experiment)臺、作業臺、天平臺、邊臺試劑架、萬能組合架、吊柜
右側靠門設置通風柜、實驗臺、洗滌(washing)臺、干燥架、藥品柜、儲物柜（通風柜的位置（position )應便于通風管道的連接）。實驗室裝修整體設計以淡雅、清新色調為主，簡約、自然、時尚、高檔融為一體，不僅可以體現現代實驗室的功能要求，而且極大的滿足了人體工程學的規范。在實驗室功能隔斷時，盡可能減輕建筑樓板的承重，實驗室內隔斷選用輕質隔墻，根據實驗室不同采用不同材料的隔斷處理。
門的左右通常放置安全設備，緊急噴淋器、洗眼器、滅火器等。
左側靠門設置通風柜、邊實驗臺、邊臺試劑架、洗滌(washing)臺、吊柜，安置大型裝置和設備。左側靠窗設置邊柜、作業臺、邊臺試劑架，安置大型裝置和設備。窗的位置窗下的空間可設置邊臺、測試臺、顯微鏡臺，操作時視覺良好。在設計化學分析實驗室時，通常在實驗室中央配置兩面操作的中央臺，兩邊配置的邊臺、測試臺、通風柜、藥品柜、干燥柜等，根據需要配置凈化臺，恒溫恒濕設備。
在生物實驗（experiment)室中，考慮從一般的巡查、測試、照相、洗相等數據處理流程的特殊要求。潔凈實驗室包括技術和設備的更新，研究人員增加和現有研究員的能力提高等。實驗室建設原則是滿足實驗室工作業務流程的優化及日常管理等方面的需要。設計主要考慮實驗室的工藝流程、特殊實驗室和功能間的位置選擇、建筑物內上層和下層的具體環境、建筑結構等因素。通?？稍谶M(jìn)口處調協洗滌臺和干燥臺。
在中央臺和邊臺上，安裝試劑架、萬向支架，用來放置根據不同實驗?zāi)康牡姆磻?yīng)管，抽取管等器具，另外在實驗臺上要引入特殊氣體配管，以及作為冷卻用的給排水管，在通風柜內部也可安裝固定器具的萬向支架。為了便于分析儀器（appliance）的操作使用，實驗室中央往往配置單面使用的儀器臺，外墻配置測試臺，分析儀器使用的特殊氣體的配管，應該盡量接近分析儀器。
環保的設計
提供完善的廢氣凈化處理解決方案使實驗（experiment)中產生的廢氣得到有效的解決符合環保的排放指標（target aim)。
產品個性設計
根據實驗流程及人員的特殊要求調整產品結構和功能設計出個性的產品以滿足不同用戶的需要。
安全設施的設計
按照國際標準在實驗（experiment)室合理配置安全柜、毒品柜及緊急事故淋洗器急救洗眼器等安全設施。
